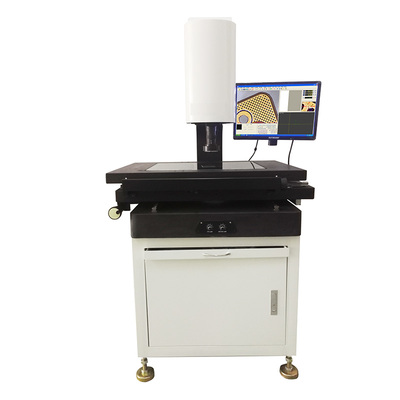

光学影像测量仪(半自动)

光学影像测量仪(半自动)
产品详情
产品参数
应用案例


产品特点:

1、两层全花岗岩工作台结构,减少机械精度误差,保证X、Y两轴水准精度;

2、无牙丝杆,声音小,震动小,定位准,测量过程中保证测量精度;

3、X、Y手动,Z轴为电动控制;

4、手动对焦:手动找到最清晰时候的Z位置,加上测头和探针可以测量产品的深度和高度;

5、实时亚像素找点:首次将亚像素高级图象处理技术引入影像测量行业,极大的提高了测量精度和测量效率,测量一个图元,较同类软件至少节省3/5的时间,精度提高2倍以上(在相同光学倍率下)。



名称

IPRE-YX3020B

IPRE-YX4030B

IPRE-YX5040B

IPRE-YX6050B

量测行程

X轴:300mm

Y轴:200 mm

Z轴: 200mm

X轴:400mm

Y轴:300 mm

Z轴: 200mm

X轴:500mm

Y轴:400 mm

Z轴: 200mm

X轴:600mm

Y轴:500 mm

Z轴: 200mm

X/Y轴线性精度

(3+L/200)um


X/Y学尺解析度

1um

测量方式

半自动

功能

有点,线,圆,两点距离,角度量测等基本功能

文件导出

测量资料可导入Excel/Word或CAD格式文档

机台承重

25kg

电源要求

220V ±10%   50/60HZ

适合环境

温度:20-25 oC   湿度:50%-60%



——————————————————————————————————————————————————————————————
